車載弓網在線監測系統隨運營車輛部署安裝，系統采用非接觸性檢測方式，實現對弓網狀態的動態監測與記錄，主要包括弓網動態視頻監控、接觸網電流數據監測、弓網溫度檢測、弓網觸點燃弧監測、接觸網硬點、弓網壓力監測等功能，能及時發現弓網故障或隱患，通過對于弓網故障的快速定位，減少因弓網故障導致重大事故發生，有效提高列車線路運營安全。
系統能夠對弓網運行動態的數據進行分析統計，為弓網檢修人員檢修弓網系統提供有效的數據指導。
| 參數名稱 | 測量范圍 | 分辨率 | 測量誤差 |
| 接觸線高度 | 3900~5400mm | 1mm | ±5mm |
| 拉出值 | ±500mm | 1mm | ±10mm |
| 導線坡度 | ≤10‰ | ≤1‰ | |
| 跨距高差 | 0~500mm | 1mm | ±10mm |
| 平行線間距 | 0~600mm | 1mm | ±10mm |
| 線岔、錨段 | 非工作支抬高測試，定量測試 | ||
| 定位管 | 識別率>90%（輔助定位） | ||
| 錨段 | 識別率100% | ||
| 燃弧波長范圍及精度 | 范圍：220nm-225nm或323nm-329nm 精度：0.2ms | ||
| 溫度測量范圍及精度 | 范圍：-20~300℃ 精度：+/-2deg | ||
| 視頻壓縮格式及清晰度 | 壓縮格式：H.264 清晰度：1080P | ||
| 防護等級 | IP67 | ||

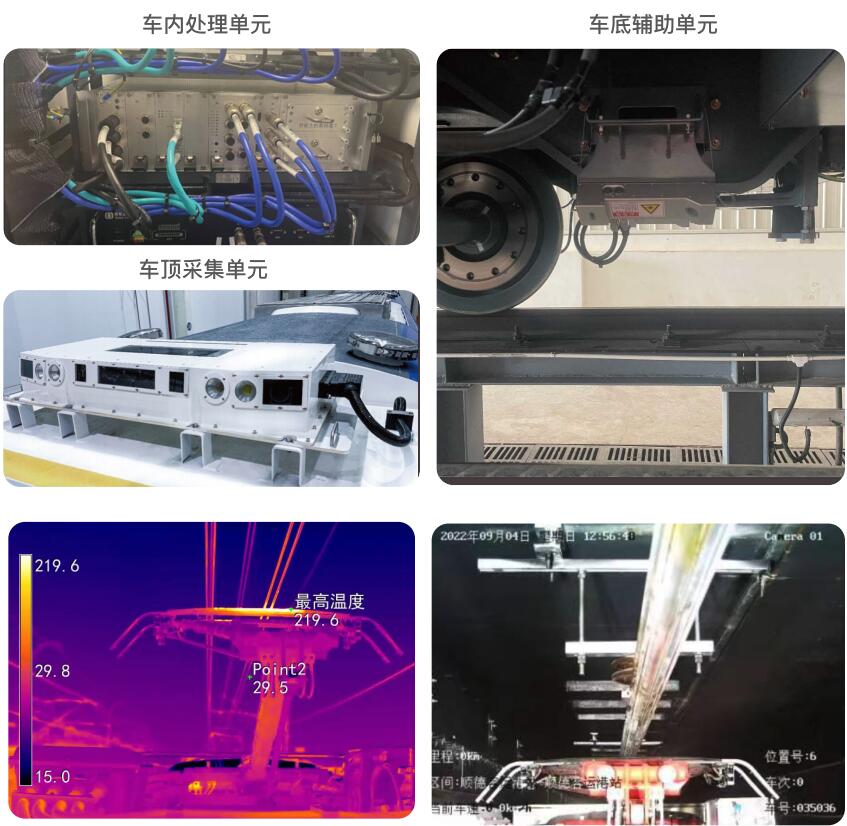

車載弓網在線監測系統由車頂數據采集設備、車內智能分析主機、車底補償單元、地面服務器組成。
車頂數據采集設備主要包括: 接觸網幾何參數檢測模塊、接觸線磨耗檢測模塊、弓網沖擊/硬點檢測模塊、弓網 燃弧檢測模塊、弓網溫度檢測模塊、受電弓滑板磨耗檢測模塊、受電弓運行姿態、形態檢測模塊、受電弓視頻監控模塊。
車內處理單元包括: 供電管理模塊、綜合定位模塊、數據處理模塊、外部接口模塊及數據傳輸模塊。
車底輔助單元包括: 振動補償模塊。
